液下泵設備

設計特點：

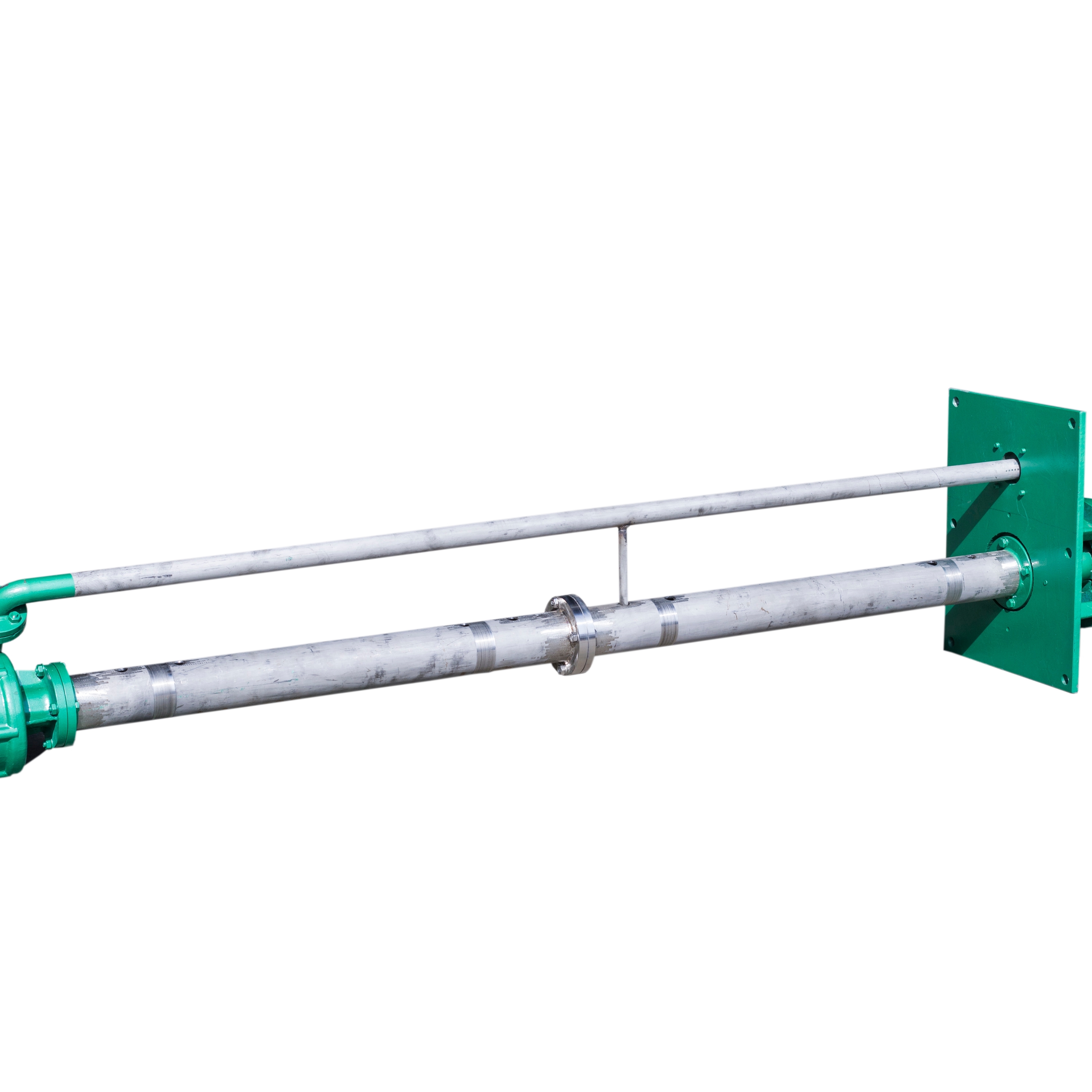

KHY/KFY型液下泵（以下簡稱液下泵）為單級單吸式離心泵。可根據工況要求適配輸送純凈液體或含少量顆粒的腐蝕性液體的泵型。液下泵的工作部位浸沒在液體當中，無軸封泄露，且占地面積小，設計合理，結構緊湊，使用可靠，耐腐蝕性能強。
KHY/KFY型液下泵主要由泵體、泵蓋、葉輪、泵軸、中間接管、出液管、軸承架、基座、電機架等零件組成。
液下泵的吸入口順為沿軸線方向的底部，出液口與軸線平行。
液下泵的立式電動機以螺栓緊固于電機座上，并通過彈性聯軸器與泵直接傳動。泵體、中間接管、出液管、管法蘭用螺栓連接構成一體，固定在底板上。泵的整體通過底板安裝在容器或儲槽上。
泵的軸向力與徑向力（包括泵運轉中所產生的水壓力，葉輪及零件重量等）均由軸承室內所裝單向推力軸承、單列向心軸承以及滑動導軸承所承受，保證泵正常安全運轉。軸承用黃油潤滑，導軸承由所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。
液下泵由于伸入容器深度不同，分為有中間導軸承和無中間導軸承的結構。
 液下泵設備運用領域：
廣泛應用于廢水處理、脫硫脫硝、化工、農藥、制酸制堿等腐蝕性場所。
 性能范圍：
流量：2-200m3/h
揚程：5-80m
適用溫度：-20℃-300℃

液下泵工作部分淹沒在液體內，軸封無泄漏現象。且占地面積小，使用可靠，維修方便，耐腐蝕性能強等特點。

廣泛適用于化工、制藥、造紙、石油等工業部門。

液下泵的立式電動機以螺栓固緊電機座上，并通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一體，固定在底板上，液下泵的整體通過底板安裝在容器上。泵的軸向力與徑向力，(包括泵運轉中所產生的水壓力，葉輪及轉子重量等)，均由軸承盒內所裝單向推力球軸承，單列向心球軸承;以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之，導軸承同所輸送的液體潤滑。因此，液下泵工作時液面必須高于葉輪中心線。伸入容器長度L的長短不同，則又分為中間導軸承結構和無中間導軸承的結構.

液下泵根據伸入容器長度的不同(一般為1至1.5m)而制成規格。液下泵工作部分淹沒于液體中，泵運轉產生的軸向及徑向力分別由滾動軸承及滑動軸承支撐;因此運行寧?kù)o無噪音。軸封無液體飛濺現象。密封填料處有冷卻系統,可根據用戶使用介質的溫度，用冷卻水帶走熱量。
